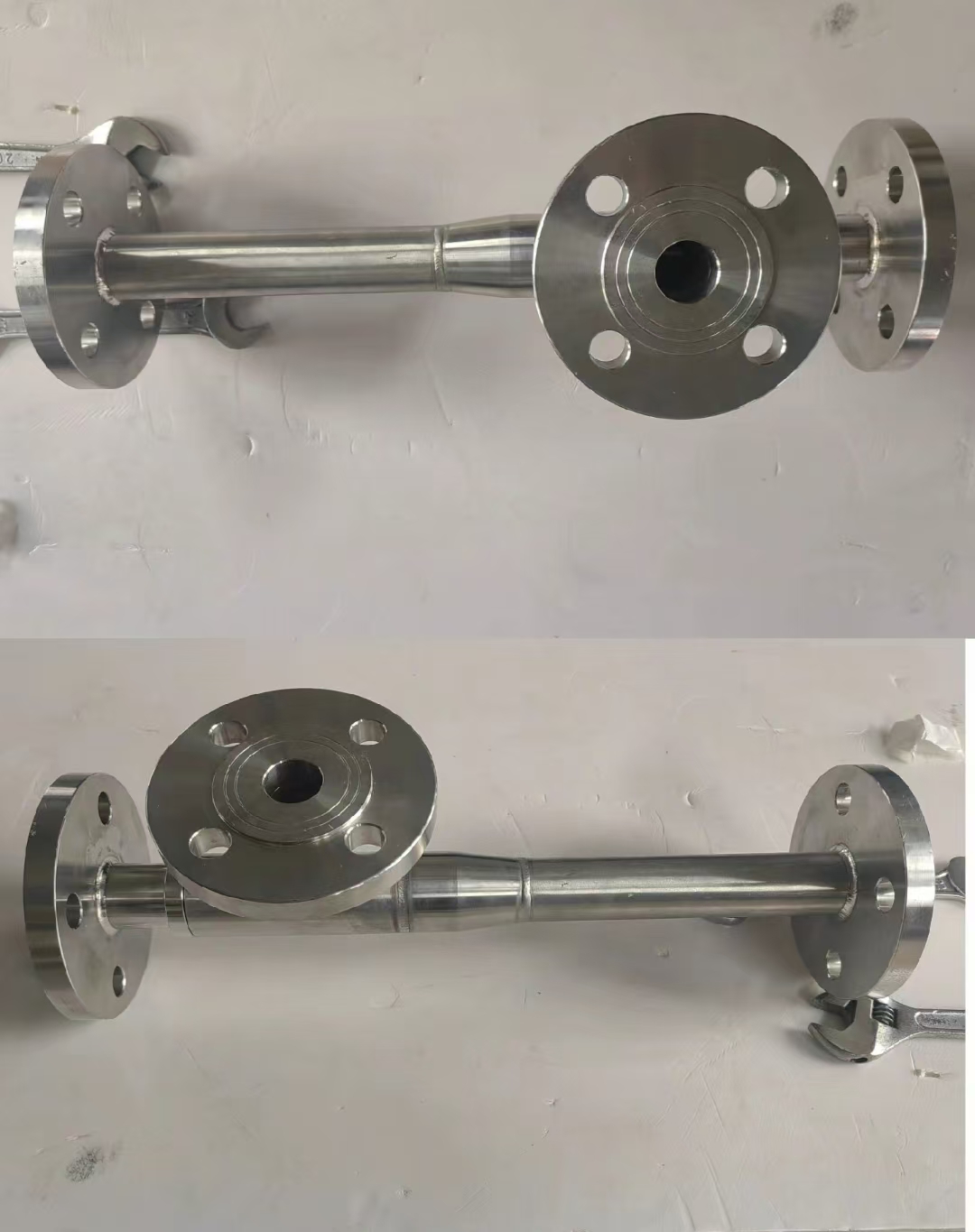

关键参数

‌工作蒸汽质量流量 ( G_0 )‌：单位时间内通过喷嘴的蒸汽质量，需根据系统需求确定。‌‌‌‌



‌工作蒸汽压力 ( P_0 )‌：喷嘴入口处的蒸汽绝对压力，直接影响蒸汽膨胀速度。‌‌‌‌



‌引射系数 ( \mu )‌：被引射流体质量流量 ( G_h ) 与工作蒸汽质量流量 ( G_0 ) 的比值（( \mu = G_h / G_0 )），反映喷射器抽吸能力。‌‌



‌工作蒸汽比容 ( v_0 )‌：单位质量蒸汽的体积，需根据蒸汽压力和温度查水蒸汽性质表获得。‌‌

计算公式与步骤

‌计算喷嘴临界直径‌：

公式：( d = 42.2 \sqrt{\frac{G_0}{P_0 \cdot v_0}} )（单位：毫米）。‌‌

示例：若 ( G_0 = 1000 , \text{kg/h} )、( P_0 = 1.0 , \text{MPa} )、( v_0 = 0.194 , \text{m}^3/\text{kg} )，则 ( d = 42.2 \sqrt{\frac{1000}{1.0 \times 0.194}} \approx 42.2 \times 72.2 \approx 3046 , \text{mm} )。此值需结合实际结构修正。‌‌‌‌

‌确定喷嘴出口直径‌：

通常基于临界直径调整，考虑收缩角（5°–8°）和壁厚，公式为 ( d_1 = 1.1d )（( d ) 为临界直径）。‌‌

‌验证与优化‌：

检查喷嘴出口压力是否低于被引射流体压力，确保有效引射。‌‌‌‌

通过实验或软件模拟优化尺寸，避免噪音和效率损失。‌‌

注意事项

‌单位一致性‌：计算时需统一单位（如 ( G_0 ) 用 kg/h，( P_0 ) 用 MPa）。‌‌

‌经验系数‌：公式中的常数（如 42.2）为经验值，适用于常规蒸汽喷射器，特殊工况需参考专业手册。‌‌‌‌

‌实际应用‌：设计时需结合系统阻力、冷凝器尺寸等综合计算，建议使用工业设计手册或专业软件验证。‌‌‌‌
